本套系統由火災探測器、集中控制器、物聯網模塊、GPS定位模塊、語音報警器、聲光報警器、強制報警按鈕，熔斷器、云平臺等構成。
探測器探測到溫度和煙霧信號通過CAN總線通訊，傳送到集中控制器中，經過處理將數據通過RS485通訊傳送到物聯網模塊中，物聯網模塊的數據傳送給云平臺實現數據的遠程監控。
本套系統接線按照接線端子說明即可，如圖所示：
輸入端接直流24V電源：其中24V端子為正，GND端子為負。
輸出端接火災探測器：24V端子接正極，GND端子接負極，
CAN1-H接CAN高，CAN1-L接CAN低
1.當探測器探測到溫度超溫時，語音報警器報警、聲光報警器報警，同時顯示屏和APP物聯網平臺會提示溫度報警。
2.當探測器探測到的煙霧和一氧化碳同時超標時，語音報警器報警、聲光報警器報警，同時顯示屏和APP物聯網平臺會提示氣體報警。
3.當啟動控制面板的強制報警按鈕時，聲光報警器報警，語音報警器發出”強制報警”語音，同時顯示屏和APP物聯網平臺會提示強制報警。
4.該系統外接探測器為多個探測器，分
5.消音功能：當消音按鈕啟動時，聲光報警器停止聲響，語音報警器停止語音。當消音按鈕停止后，若此時報警條件依然滿足，則報警器繼續報警，否則報警停止。
6.自檢功能：當按下自檢按鈕后，故障指示燈和聲光報警器運行2次，同時語音報警器發出“自檢”語音。
7.故障判斷功能：當探測器或語音報警器出現故障時，故障指示燈會點亮，此時查看顯示屏的故障頁面和語音頁面即可查看到具體故障信息點。
8.當煙霧或溫度超標時，語音和聲光報警器報警，當煙霧且溫度都正常時，報警取消。
9.報警記錄功能:所用的報警故障信息都會上傳到物聯網平臺APP端記錄，便于查找監控。
五、觸摸屏操作說明
探測狀態頁面：根據客戶需求可定制所需界面
故障頁面：該頁面顯示探測器和語音報警器的故障狀態。當發生斷路等故障時，顯示“故障”，正常時顯示正常。
六、定位說明
本套系統集成GPS/北斗定位模塊。
當系統通電3分鐘，觀察定位模塊指示燈，若指示燈1秒閃爍一次，則說明定位成功；若指示燈常亮則定位不成功。當定位模塊無法定位時，檢查GPS天線是否接觸良好，所在環境是否相對空曠，需將 GPS 天線移動到靠窗位置，才能快速定位成功。
設備供電電壓： DC24V±10%
功率： ≤20W
尺寸： 355×265×90mm
溫度范圍： -40℃～85℃
濕度范圍： 5%~95%無凝露
8.1、登錄
用戶名：
密碼：
注：次登錄后，之后不再重新登錄
8.2、設備首頁

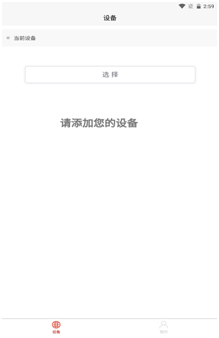

此頁面顯示當前使用的設備信息，次登錄沒有設備數據，如下圖所示：

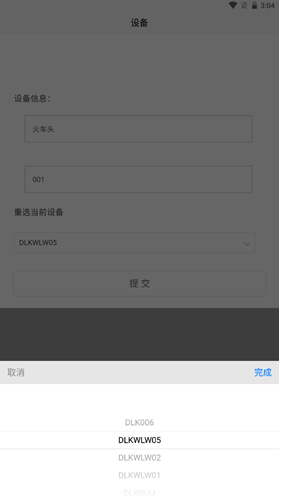

點擊選擇按鈕，在出現的頁面添加所屬信息，包括設備名稱、車號，下拉框選擇當前使用的物聯網設備，如下圖所示：

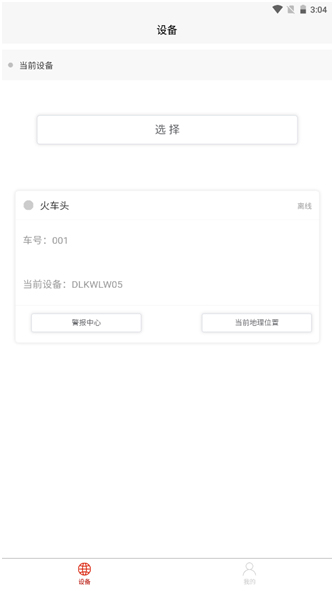

點擊完成->提交，則首頁會出現設備信息，包括名稱、車號、關聯的物聯網設備名稱即當前設備等，當離線時會出現灰色圈圈和離線字樣，在線時出現在線字樣和綠色圈圈，如下圖所示：
8.3、警報中心

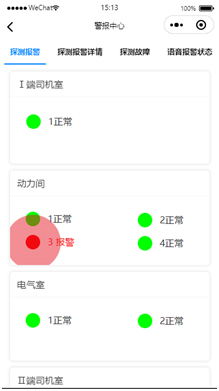

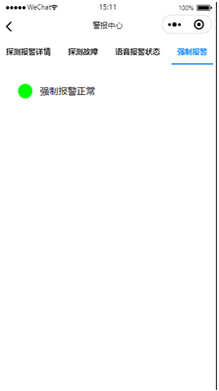

當添加設備完成后，點擊警報中心按鈕，則進入警報中心的頁面，頁面中可以查看：探測警報、探測警報詳情、探測故障、語音報警狀態、強制報警五個版塊。每個版塊對應其各個間室的警報詳情，綠色圈圈表示正常狀態，紅色閃爍表示警報異常，如下圖所示：
8.4、地理位置

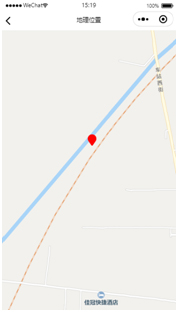

重回設備首頁，點擊當前位置按鈕，則進入設備所在的地圖頁面，如下圖所示：
8.5、注銷
在 我的 界面中，可以注銷登陸賬戶，支持APP更新功能
