結造與工作原理

圖1 測徑傳感器

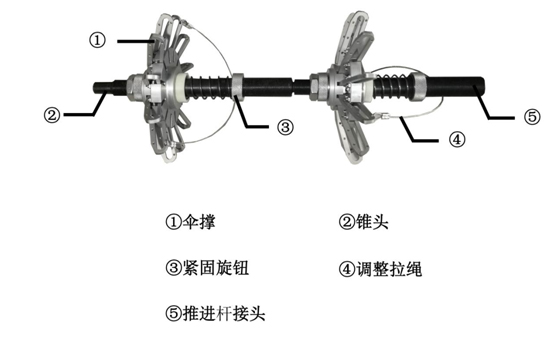

圖2  傘狀支撐結構

（a）轉接插頭線纜  （b）電源充電線纜  （c）測徑數據線纜

圖3  系統線纜

圖4  校準裝置

測徑設備功能

檢測口徑100-155

能直觀顯示出某一部位的內徑截面分布圖。

設備具有數據保存功能，可隨時查看調用。

設備具有校準功能，滿足在不同條件下的精度要求。

工作效率

單次檢測時間≤3分鐘

初次校準時間

初次校準≤3分鐘

傳感器分辨率

傳感器分辨率≤6um

系統掃描點數

系統掃描點數為2000點（每圈）

系統綜合精度

校準后系統綜合精度≤10um

未校準系統綜合精度≤30um

軟件功能

軟件已固化，能夠滿足產品功能要求，不會對測量設備造成損害。

全景窺膛設備功能

適用于100mm~155mm口徑范圍的形貌檢測；錄像系統的圖像采集裝置可實現全景圖像采集，獲取到的圖像清晰，能夠辨別圖像內所有疵?。?/span>

采集到的圖像能夠?qū)崟r(shí)觀測，并且能夠?qū)浵襁M(jìn)行保存，隨時調出觀看錄像信息；錄像文件能夠自動命名文件夾進行保存；

工作效率

全膛檢測時間≤10分鐘

窺膛頭裝置

視頻分辨率 1080p 30幀 6Mbps碼流(1080TVL)

圖像傳感器感光度

彩色[email protected]

黑白[email protected]

裝置獲取視場角度

≥360°

裝置獲取視場寬度

≥60mm

疵病位置測量精度

±(1.5mm+d*十萬分之五)

系統預熱時間

≤1分鐘

1.1.    連續工作時間

連續工作≥8h(連接電源適配器的狀況下)。

1.2.    安全性

電源開關有明顯的通斷指示，操作簡便，能及時切斷電源；電纜具有防插錯功能。

1.3.    環境適應性

工作溫度： -20-50℃

貯存溫度： -20-60℃

相對濕度： 35-85% RH（無結冰、無凝結）
